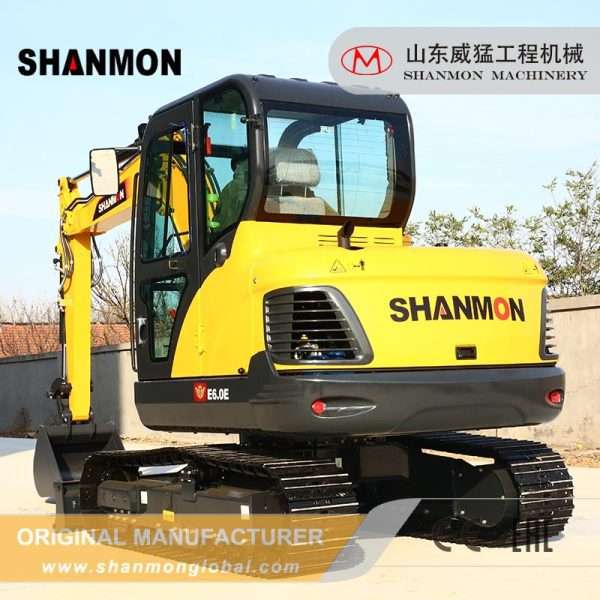

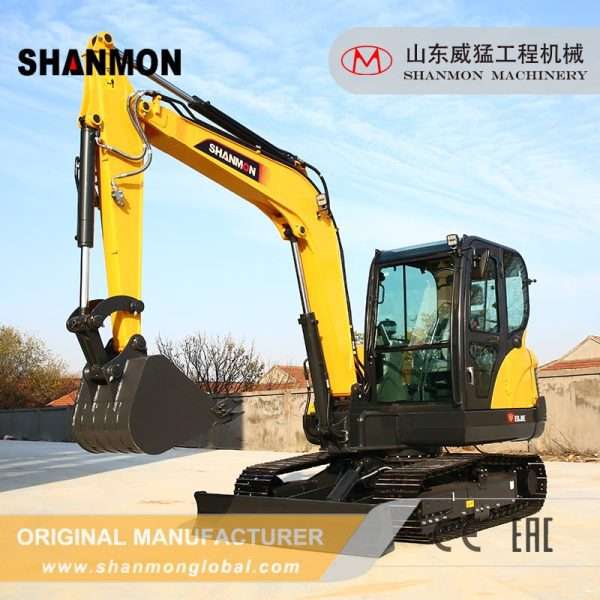

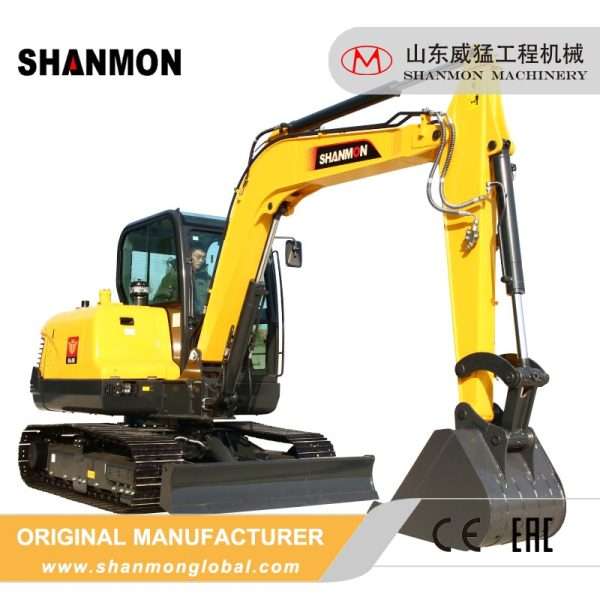

Najlepšie minirýpadlo Shanmon E6.0E je výkonné a presné. Je vybavené prispôsobenými motormi a hydraulikou Yanmar, ako aj systémom snímania zaťaženia novej generácie. Kabína je ergonomicky navrhnutá pre pohodlie a produktivitu. Šetrí pracovné a materiálne zdroje v mestských oblastiach, dobre pracuje v stiesnených priestoroch a je predstaviteľom stavebných strojov.
Funkcie
- Najprv sme analyzovali dynamické rameno najlepšieho minirýpadla E6.0E pomocou analýzy konečných prvkov. Na slabé miesta sme pridali zosilňovacie opatrenia. Po vylepšení nemá pohyblivé rameno žiadne namáhané body a napätie je rovnomerné, takže má dlhšiu životnosť. Okrem toho sú spodné a bočné hrany lyžice vyrobené z materiálov odolných proti opotrebovaniu. Okrem toho je hydraulický valec pohyblivého ramena vybavený ochranou proti bahnu, ktorá znižuje dopad bahna.
- Po druhé, najlepšie minirýpadlo E6.0E využíva celosvetovo uznávaný preplňovaný motor. Je výkonný, šetrný k životnému prostrediu a ideálny do oblastí s vysokou nadmorskou výškou. Jeho hydraulický systém využíva krížové hlavné čerpadlo s veľkým výtlakom. Maximálny výtlak je 71 ml/r a maximálny prietok 156 l/min. Novo nainštalovaný hydraulický systém citlivý na zaťaženie s rozdeľovacími ventilmi umožňuje plynulejšiu a presnejšiu prevádzku, ako aj rýchlejšiu odozvu stroja a vyššiu účinnosť.
- Chladiaci systém najlepšieho minirýpadla Shanmon E6.0E využíva paralelnú konštrukciu. Vnútorná nádrž chladiča motora má na sebe odnímateľnú ochrannú sieťku. Tá účinne blokuje lignín, hmyz a iné častice, ktoré bránia chladeniu. Kryt motora má zároveň dostatočný uhol otvorenia, aby pracovníci údržby mali dostatok priestoru na státie a prácu pod ním.

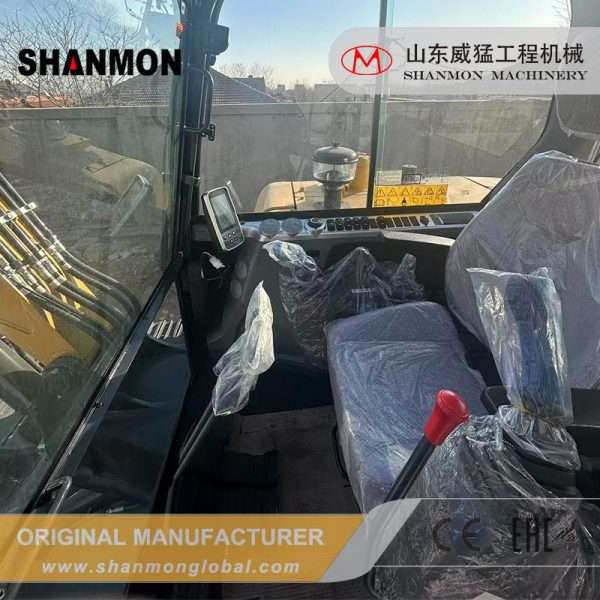

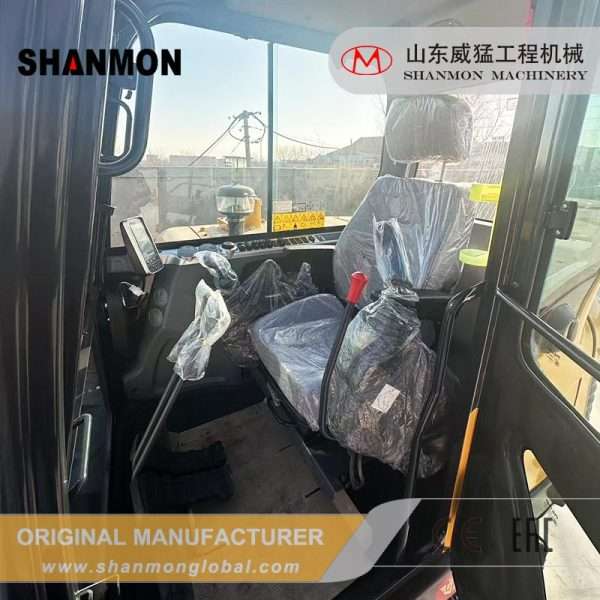

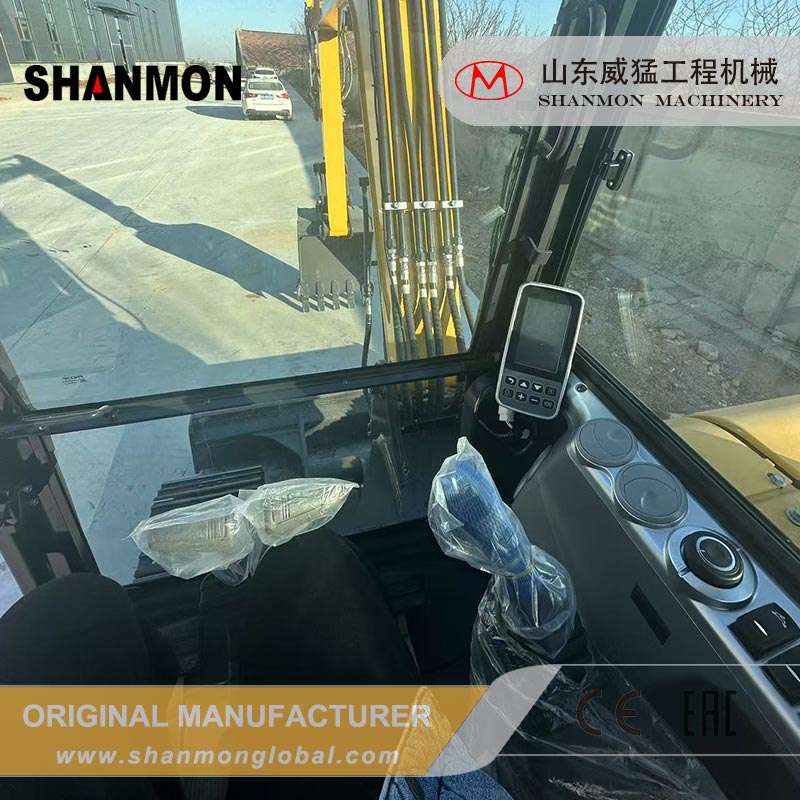

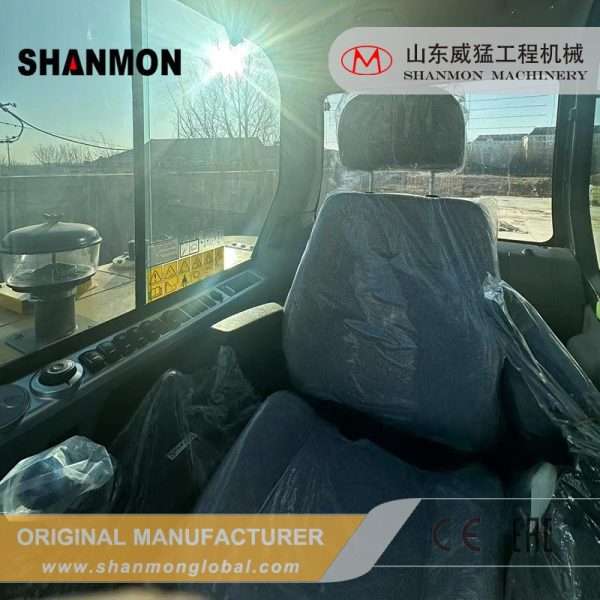

- Kabína rýpadla Shanmon E6.0E je vyrobená z vysokopevnostnej konštrukcie a tvarovaných rúrok, ktoré spĺňajú národné bezpečnostné normy. Predné čelné sklo sa dá odklopiť a horné strešné okno je dobre osvetlené. Ovládacia páka je predĺžená, ľahká a pohodlná, vhodná pre všetky druhy jazdných návykov. Okrem toho má sedadlo zabudovaný mechanický tlmiaci systém. Ten upravuje tlmenie odskoku podľa hmotnosti vodiča, čím zlepšuje komfort jazdy.
Videá
Hlavné špecifikácie
| Hlavné parametre | Dĺžka výložníka | 3000 mm |
| Dĺžka ramena | 1600 mm | |
| Kapacita vedra | 0.22m³ | |
| Plocha na obúvanie koľajníc | 400 mm | |
| Prevádzková hmotnosť | 5780 mm | |
| Brzdový systém | Viacnásobná kotúčová brzda mokrého typu | |
| Cestovná rýchlosť (vysoká/nízka) | 4.55/2.85Km/h | |
| Motor | Typ | YANMAR 4TNV94L |
| Počet valcov | 4 | |
| Palivo | Diesel | |
| Typ chladenia | Voda | |
| Priemer valca. X piest | 94 × 110 | |
| Menovitý výkon | 36,3 kW | |
| Premiestnenie | 3.054L | |
| Čerpadlo | Typ | Čerpadlo s variabilným piestom citlivé na zaťaženie |
| Celková hydraulická kapacita | 71 ml/r | |
| Maximálny prietok | 156 l/min | |
| Štandardný odľahčovací tlak | 1 bar | |
| Kapacita nádrže | Palivová nádrž | 115L |
| Nádrž na hydraulický olej | 62L | |
| Nemrznúca zmes chladiča | 10L | |
| Motorový olej | 10.5L | |
| Cestovný prevodový olej | 2X1.4L | |
| Rotačný prevodový olej | 1L | |
| Množstvo nosných valcov | 2 ks | |
| Množstvo koľajových valčekov | 10 ks | |
| Tlak v systéme | Tlak výložníka | 350Bar |
| Rameno/vedro/cestovanie | 350Bar | |
| Rýchlosť švihu | 9,3 otáčok za minútu | |
| Sila rýpadla | Maximálna sila výložníka | 3,9 tony |
| Maximálna sila ramena | 2,8 tony |

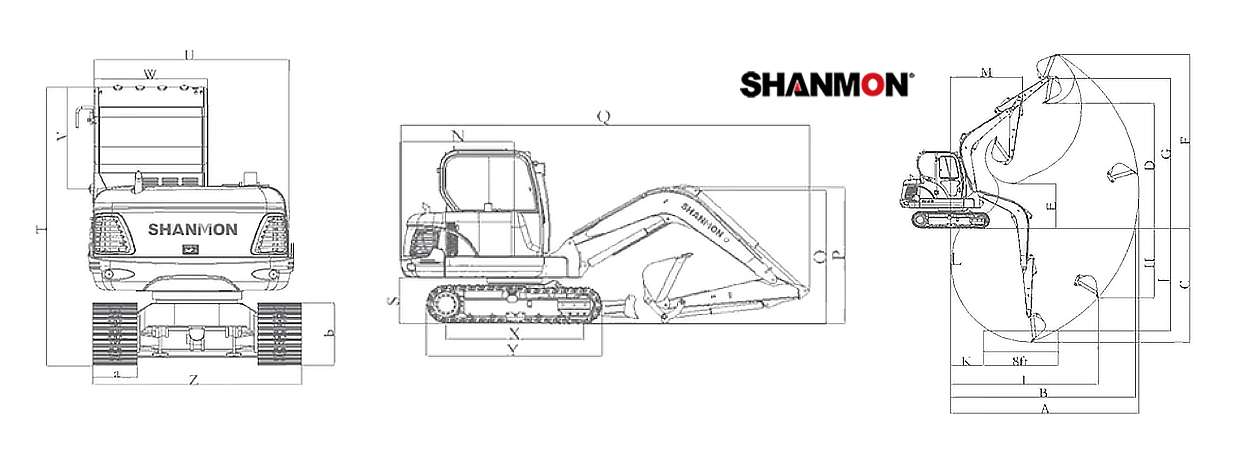

Technické parametre
| A | Maximálna vzdialenosť kopania | 6170 mm |
| B | Max. vzdialenosť kopania na zemi | 6033 mm |
| C | Maximálna hĺbka kopania | 3808 mm |
| D | Maximálna výška vykládky | 4051mm |
| E | Min. výška vykládky | 1460 mm |
| F | Maximálna výška kopania | 5800 mm |
| G | Maximálna výška hriadeľa čapu vedra | 4951mm |
| H | Maximálna hĺbka kopania vertikálneho ramena | 2371 mm |
| I | Maximálny vertikálny polomer | 4810 mm |
| J | Maximálna hĺbka kopania 8 stôp v rovnom teréne | 3401 mm |
| K | min. hĺbka kopania 8 stôp rovného terénu | 1070 mm |
| L | Min. vzdialenosť pri kopaní | 314 mm |
| M | Min. polomer otáčania | 2365 mm |
| N | Polomer otáčania chvosta | 1650 mm |
| O | Prepravná výška (po výložník) | 1970 mm |
| P | Prepravná výška (po hadicu) | 2040 mm |
| Q | Dĺžka prepravy | 5870 mm |
| S | Svetlá výška protiváhy | 685 mm |
| X | Šírka pásového vozidla | 1990 mm |
| Y | Dĺžka topánky | 2540 mm |
| U | Horná šírka stroja | 1765 mm |
| V | Výška kabíny | 920 mm |
| W | Šírka kabíny | 1030 mm |
| T | Celková výška (po hornú časť kabíny) | 2590 mm |
| Z | Celková šírka podvozku | 1860 mm |
| a | Šírka obuvi | 400 mm |
| b | Výška pásového vozidla | 615 mm |
| c | Svetlá výška | 260 mm |
