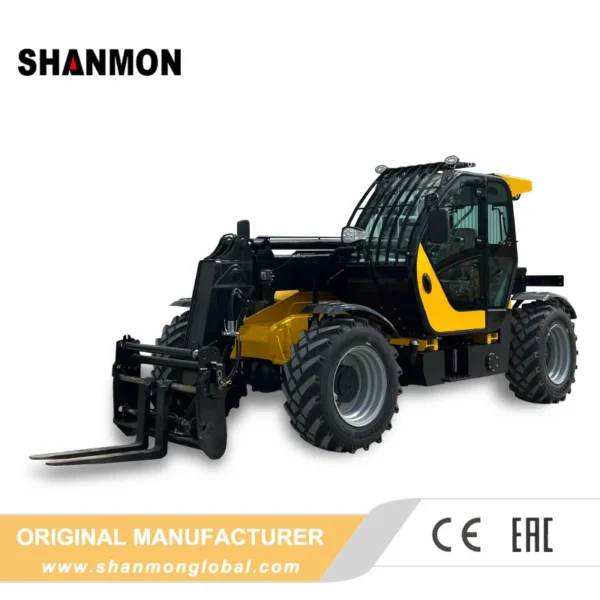

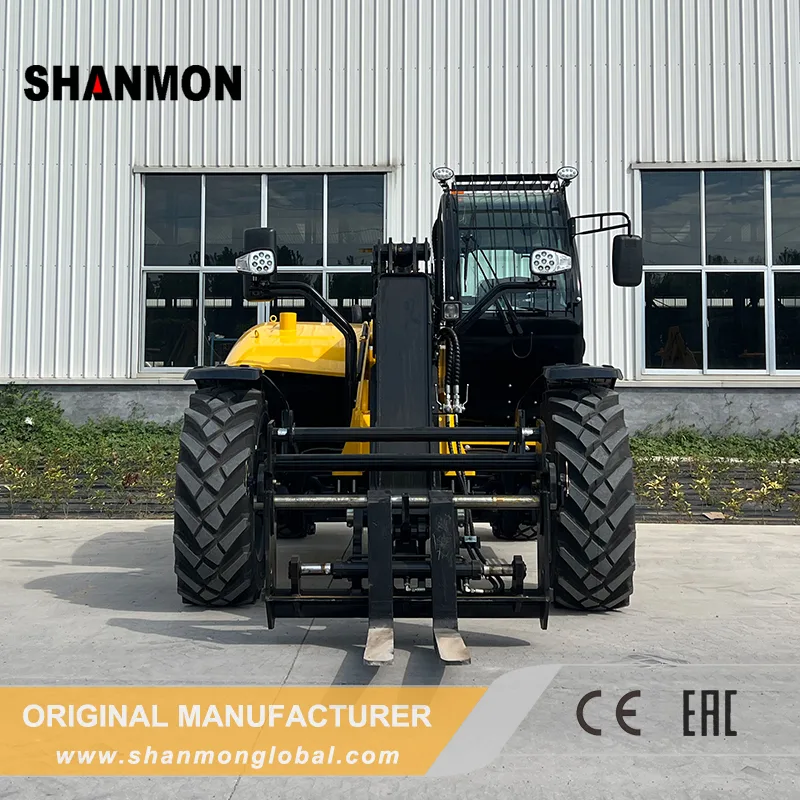

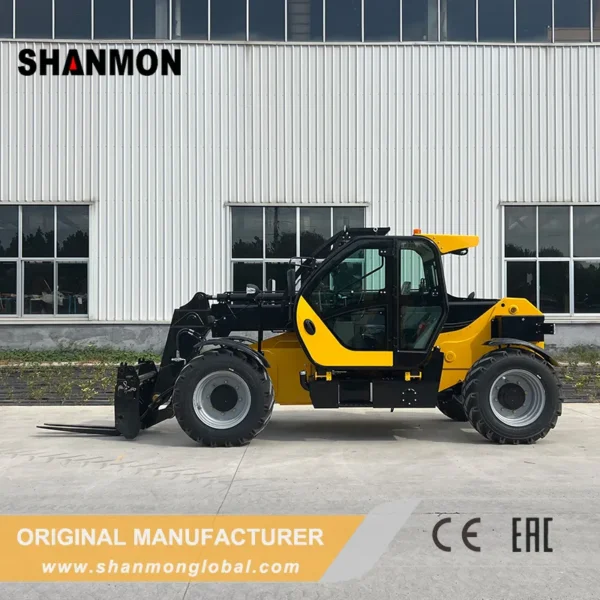

Die Teleskoplader Shanmon 3507J hebt 3,5 Tonnen auf eine Höhe von 7 Metern. So gelangt sie beispielsweise an Stellen, die ein herkömmlicher Gabelstapler nicht erreichen kann. Die 1,7 m³ große Schaufel eignet sich für Schüttgut, während Gabelaufsätze für palettierte Lasten sorgen. Darüber hinaus ermöglicht die Krabbenlenkung der Maschine, sich in engen Räumen seitwärts zu bewegen. Ein Yuchai-Motor mit 75 kW und ein Getriebe mit 4 Vorwärts- und 4 Rückwärtsgängen sorgen für zuverlässige Leistung, sodass die Betriebskosten niedrig bleiben. Zudem bieten Nassscheibenbremsen eine starke, wartungsarme Bremskraft.
Vollständige Konfiguration
| Leistung | |
|---|---|
| Nennlast | 3.500 kg |
| Betriebsgewicht | 8.580 kg |
| Fassungsvermögen der Schaufel | 1,7 m³ |

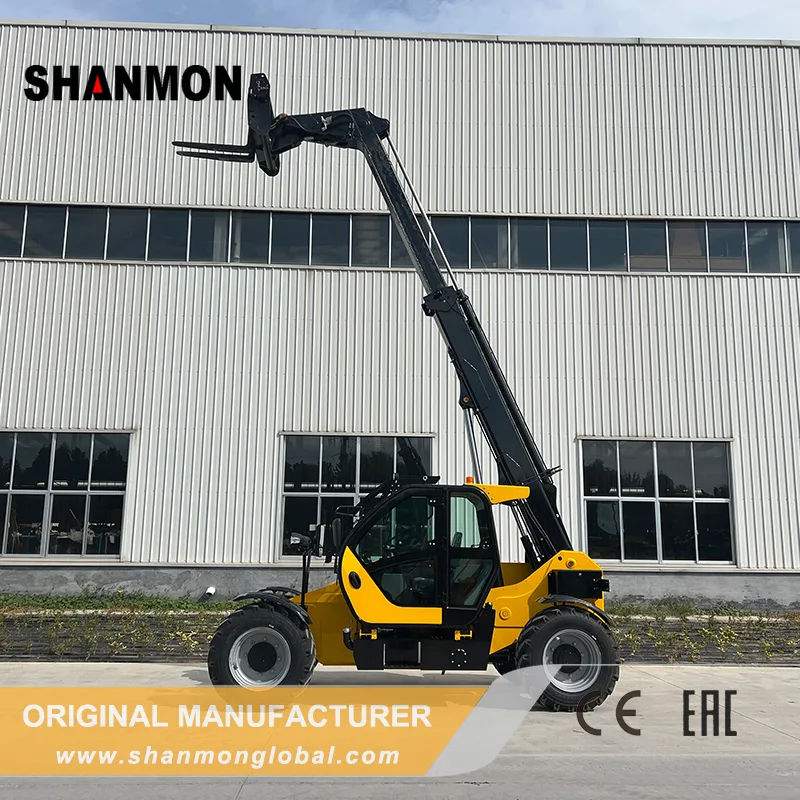

| Maximale Hubhöhe (Gabeln waagerecht) | 7.000 mm |
| Maximale Auskipphöhe (40°-Kippwinkel) | 6.100 mm |
| Reichweite der Deponie | 595 mm |
| Wenderadius | 6.000 ± 50 / 3.600 ± 50 mm |
| Hubzeit (leer / voll beladen) | 10,7 / 15,5 s |
| Kippzeit | 7,7 s |
| Motor | |
| Modell | Yuchai YC4A105Z-T20 |
| Kühlung | Wassergekühlt |
| Nennleistung | 75 kW (105 PS) |
| Verdrängung | 4,8 l |
| Nenngeschwindigkeit | 2.200 U/min |
| Maximales Drehmoment | 400 N·m |
| Getriebe und Lenkung | |
| Drehmomentwandler | Modell 290 |
| Übertragung | Modell 20, elektrohydraulische Synchronschaltung |
| Zahnräder | 4 Vorwärtsgänge / 4 Rückwärtsgänge |
| Reisegeschwindigkeit | 6 / 14 / 23 / 36 km/h |
| Lenkmodi | Vorderradlenkung / Allradlenkung / Krebslenkung |
| Betriebsbremse | Nassscheibenbremse |
| Feststellbremse | Manuelle Scheibenbremse |
| Betriebspumpe | 63 ml/r, 25 MPa |
| Abmessungen | |
| Gesamtlänge (Schaufel auf dem Boden) | 6.560 mm |
| Gesamtlänge (Gabeln auf dem Boden) | 6.425 ± 50 mm |
| Gesamtlänge (ohne Aufsatz) | 5.415 ± 50 mm |
| Gesamtbreite | 2.280 ± 20 mm |
| Breite der Schaufel | 2.220 mm |
| Höhe (Oberkante Fahrerkabine) | 2.500 mm |
| Radstand | 3.390 ± 10 mm |
| Radlauffläche | 1.870 ± 10 mm |
| Reifengröße | 16/70-24 |
