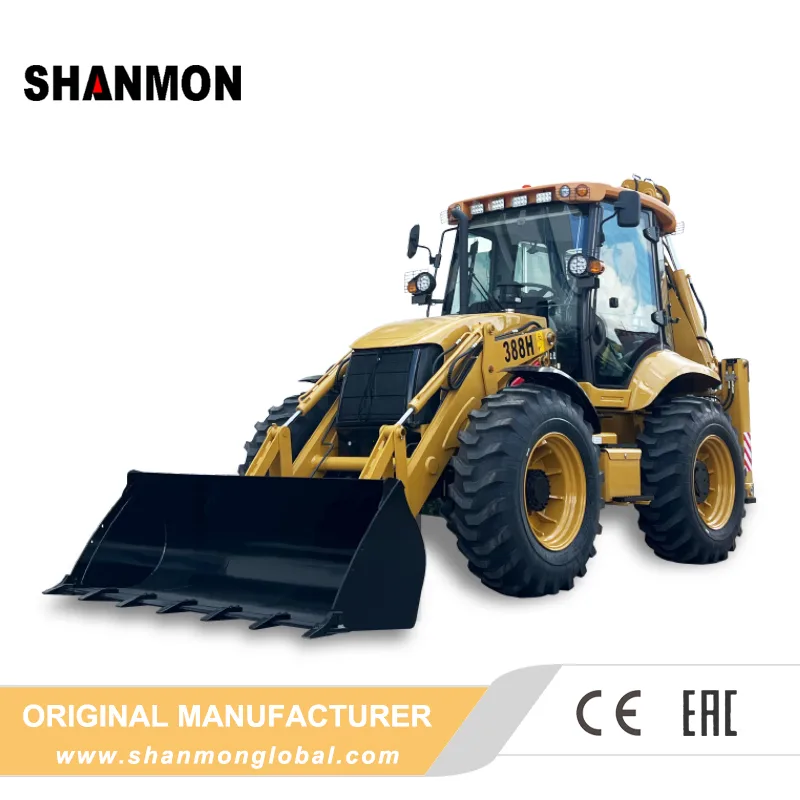

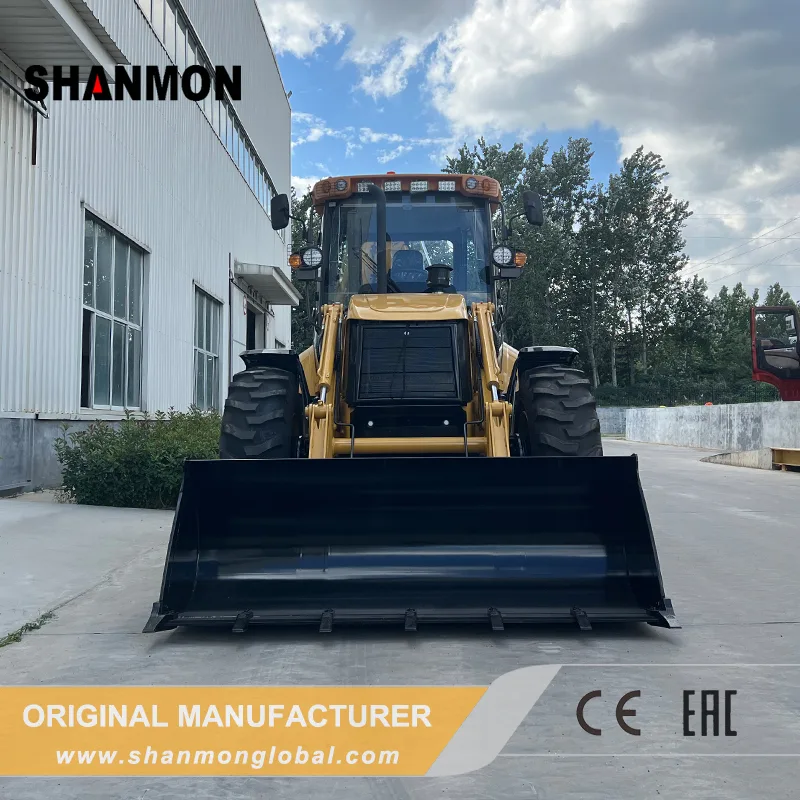

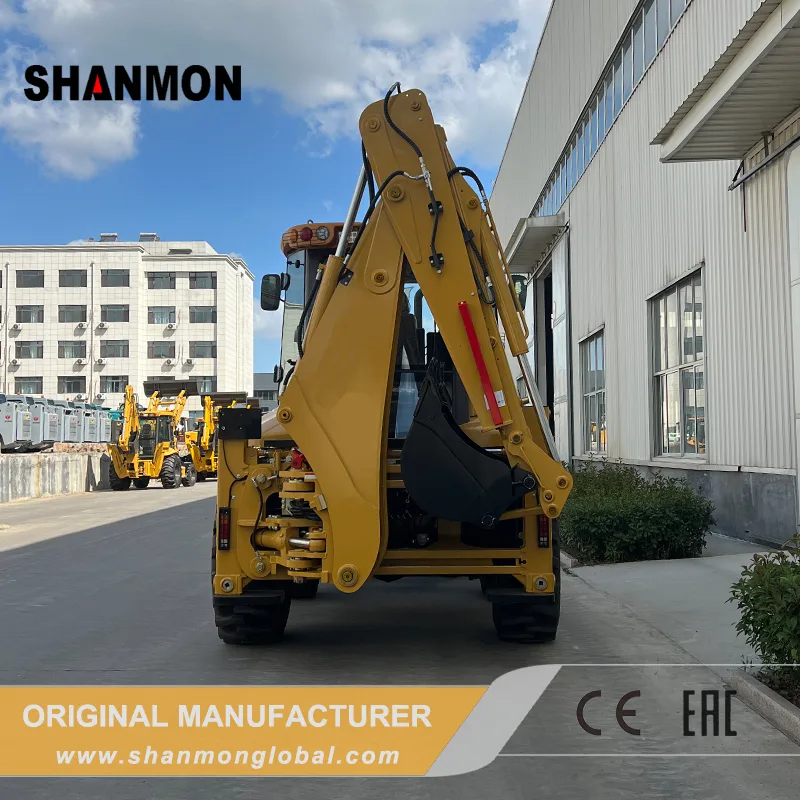

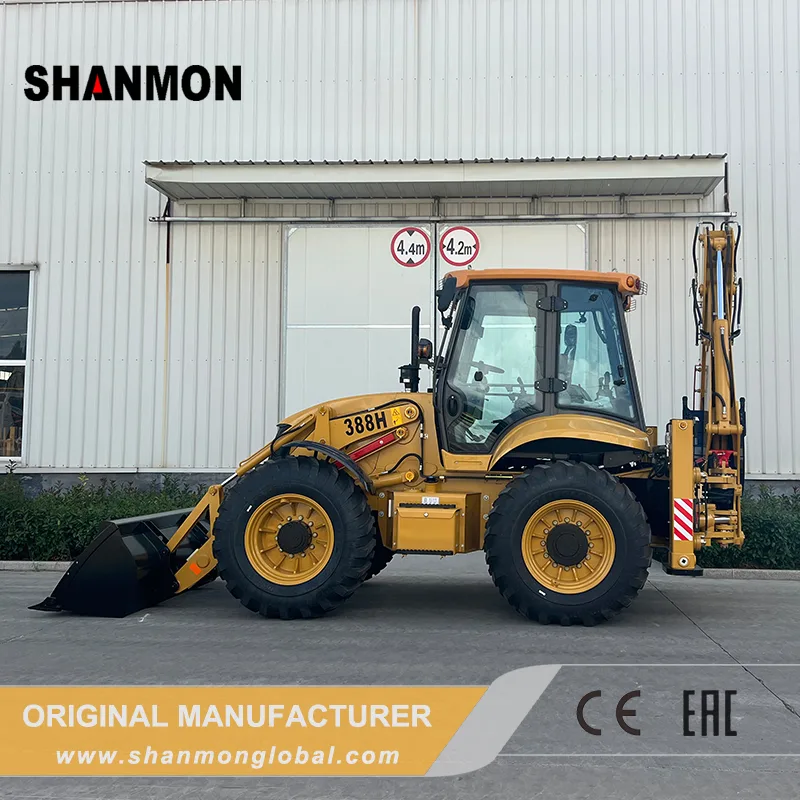

Tento Rýpadlo-nakladač Shanmon 388H je univerzální stroj určený k kopání, nakládání a manipulaci s materiálem na staveništích. Je k dispozici v pěti konfiguracích – Max, Super, Elite, Basic a CE –, které vyhovují různým rozpočtům a pracovním požadavkům. Mezi volitelné motory patří například Yuchai, Weichai, Cummins a Perkins. Model 388H lze navíc vybavit širokou škálou přídavných zařízení, včetně 4 v 1 kbelík, 6 v 1 kbelík, sněhová radlice, vidlice na palety, hydraulické kladivo, a šnek.
Hlavní vlastnosti
- Různé varianty motorů: Do modelu 388H lze namontovat motory značek Yuchai, Weichai, Cummins i Perkins. Celá řada navíc splňuje emisní normy China II, China III a Euro V.
- Pohonné ústrojí Carraro (Max/Super/CE): Konkrétně elektronická převodovka Carraro a nápravy s mokrými brzdami bez problémů zvládají i nejnáročnější podmínky.
- Pokročilá hydraulika: Systém s proměnným zdvihovým objemem a tlakem až 25 MPa (Max/CE) zároveň zajišťuje vyšší kopací sílu a přesné ovládání.

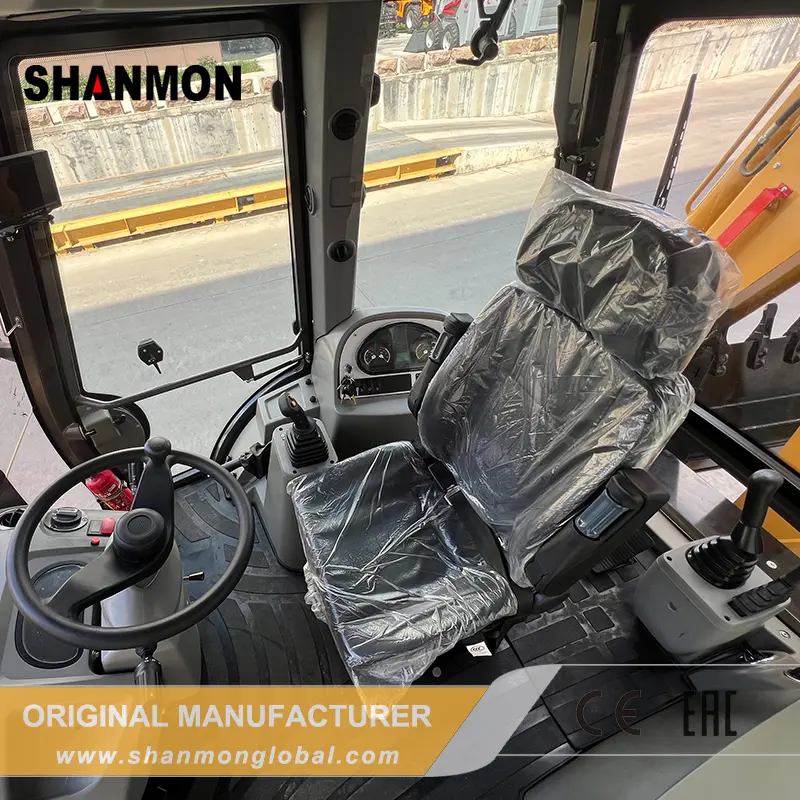

- Řízení všech čtyř kol: Díky tomu je poloměr otáčení malý, což je výhodné na staveništích s omezeným prostorem. Navíc je kabina s ochranným rámem ROPS/FOPS, klimatizací a couvací kamerou součástí standardní výbavy u všech konfigurací.
- Konfigurace s certifikací CE: Verze 388H CE zahrnuje kabinu, elektrický systém, sedadlo a označení s certifikací CE; poháněna je motorem Weichai Euro V o výkonu 74 kW. Dále je vybavena kamerou s 360° výhledem, tlumičem hluku kapoty motoru, předfiltrem, ochranou trubky výložníku, snímačem polohy stabilizátoru a odmlžovačem zadního okna.
Konfigurace
| Funkce | 388H n. l. | 388H Max | 388H Super | 388H Elite | 388H Základní |
|---|---|---|---|---|---|
| Motor | |||||
| Yuchai (Čína II) | — | Standardní | Standardní | Standardní | Standardní |
| Weichai (Čína II) | — | Standardní | Standardní | Standardní | Standardní |
| Weichai (Euro V) | Standardní | Volitelné | Volitelné | — | — |
| Cummins (Čína II/III) | — | Volitelné | Volitelné | Volitelné | Volitelné |
| Perkins (Euro III/V) | — | Volitelné | Volitelné | Volitelné | Volitelné |
| Převodovka a hnací ústrojí | |||||
| Přenos | Carraro elektronická 4F/4R | Carraro elektronická 4F/4R | Čínská elektronika 4F/4R | Čínská elektronika 4F/4R | Čínská mechanická převodovka 4F/4R |
| Nápravy | Mokrá brzda Carraro | Mokrá brzda Carraro | Mokrá brzda Carraro | Čínská suchá brzda | Čínská suchá brzda |
| Jízda | pohon všech kol | pohon všech kol | pohon všech kol | pohon všech kol | pohon všech kol |
| Pneumatiky | 16,9–28 bezdušové | 16,9–28 bezdušové | 16,9–28 bezdušové | 16,9–28 bezdušové | 16,9–28 bezdušové |
| Hydraulický systém | |||||
| Typ systému | Proměnný zdvihový objem | Proměnný zdvihový objem | Proměnný zdvihový objem | Proměnný zdvihový objem | Pevný objem |
| Tlak systému | 25 MPa | 25 MPa | 20 MPa | 20 MPa | 20 MPa |
| Průtok čerpadla | 170 l/min | 170 l/min | 170 l/min | 170 l/min | 160 l/min |
| Typ ovládání | Pilotní joystick | Pilotní joystick | Pilotní joystick | Pilotní joystick | Mechanická páka |
| Čerpadlo | Čerpadlo s proměnným výkonem | Čerpadlo s proměnným výkonem | Čerpadlo s proměnným výkonem | Čerpadlo s proměnným výkonem | Mechanické čerpadlo |
| Ventil | Systém snímání zatížení Husco | Systém snímání zatížení Husco | Snímání zatížení | Snímání zatížení | Standardní |
| Řízení | |||||
| Režimy řízení | řízení všech čtyř kol | řízení všech čtyř kol | řízení všech čtyř kol | řízení všech čtyř kol | řízení všech čtyř kol |
| Řídicí mechanismus | Danfoss | Danfoss | Danfoss | Danfoss | Danfoss |
| Kabina a bezpečnost | |||||
| Kabina | S certifikátem CE | ROPS/FOPS | ROPS/FOPS | ROPS/FOPS | ROPS/FOPS |
| Fotoaparát | 360° pohled | Záložní kamera | Záložní kamera | Záložní kamera | Záložní kamera |
| Ostatní | Klimatizace, předehřívání, LED osvětlení, senzory | Klimatizace, předehřívání, LED osvětlení | Klimatizace, předehřívání, LED osvětlení | Klimatizace, předehřívání, LED osvětlení | Klimatizace, předehřívání, LED osvětlení |
